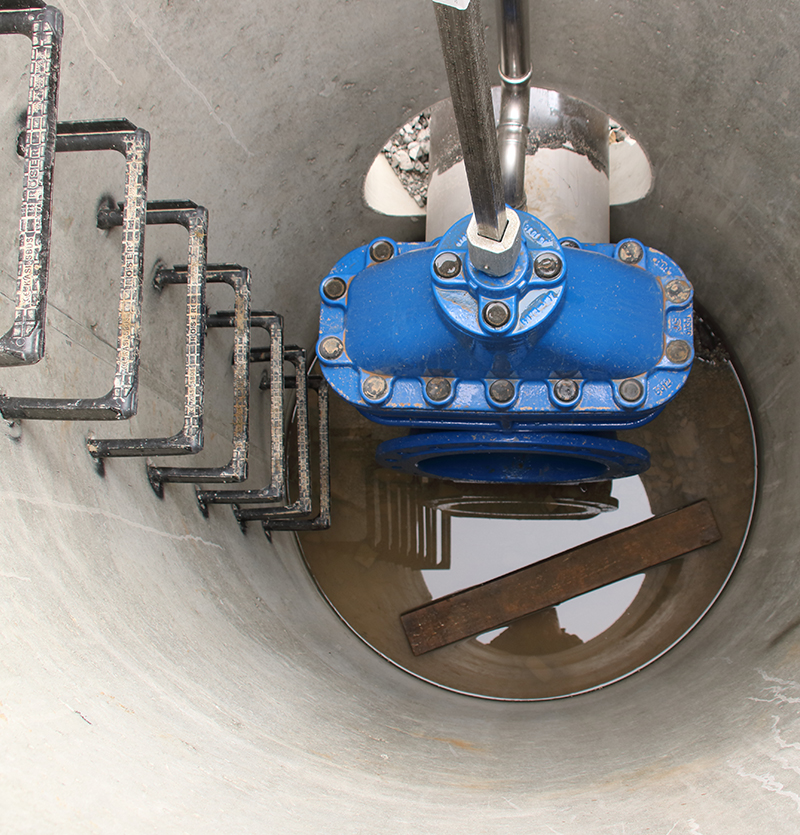

Smallworld NRM
Fachschale Kanal
Die Fachschale Kanal ist die Basis zur effizienten Dokumentation komplexer Kanalnetze für ein integrales Siedlungsentwässerungsmanagement im Sinne der DIN EN 752. Integrierte Werkzeuge unterstützen die qualitativ hochwertige und effiziente Erfassung der Daten in diesem Kanalinformationssystem.
Auch die täglichen Planungsaufgaben werden durch die vollständige toplogische Integration von geplanten Netzteilen bestens unterstützt. Nicht zuletzt ist die Fachschale eine wichtige Basis für die Betriebsführungsprozesse, sei es zur räumlichen Orientierung, zur Datenauskunft oder als Entscheidungshilfe im Sanierungsmanagement.
Netzlogik und Datenmodell
Die Smallworld-Standardfachschale „NRM Kanal“ bietet ein umfassendes Daten- und Funktionsmodell für Entwässerungsnetze. Sie bildet den Abwasserweg von den Anschlussstellen bis hin zum Klärwerk ab. Das Datenmodell orientiert sich dabei an den Anforderungen der einschlägigen EN-, DIN- und DWA-Normen bzw. Regelwerke für Entwässerungssysteme außerhalb von Gebäuden.
Das Topologiemodell unterstützt die Differenzierung des Baustatus der Netze nach „geplant“, „im Bau“, „in Betrieb“ und „stillgelegt“ sowie die Differenzierung der Abwasserarten nach Regen-, Schmutz- und Mischwasser.
Die besonderen Entwässerungsverfahren Druckentwässerung und Unterdruckentwässerung werden mit dem Zusatzmodul Druckentwässerungssysteme unterstützt.
Die Fachschale Kanal fügt sich nahtlos in eine Mehrspartenumgebung mit den anderen Smallworld-Standardfachschalen ein.
Planwerke und Darstellungen
Die Abbildung der Entwässerungssysteme erfolgt in Anlehnung an die DIN 2425 für den Übersichtsplan, den Bestandsplan und die Längsschnittdarstellung. Mit dem Modul Druckentwässerungssysteme wird zusätzlich die Abbildung des Innenleben zu Sonderbauwerken ermöglicht. Hinzu kommt die 3D-Fähigkeit durch die Erfassung von 3D-Punkten zu Betriebsmitteln und darauf basierender Längsschnittdarstellung.

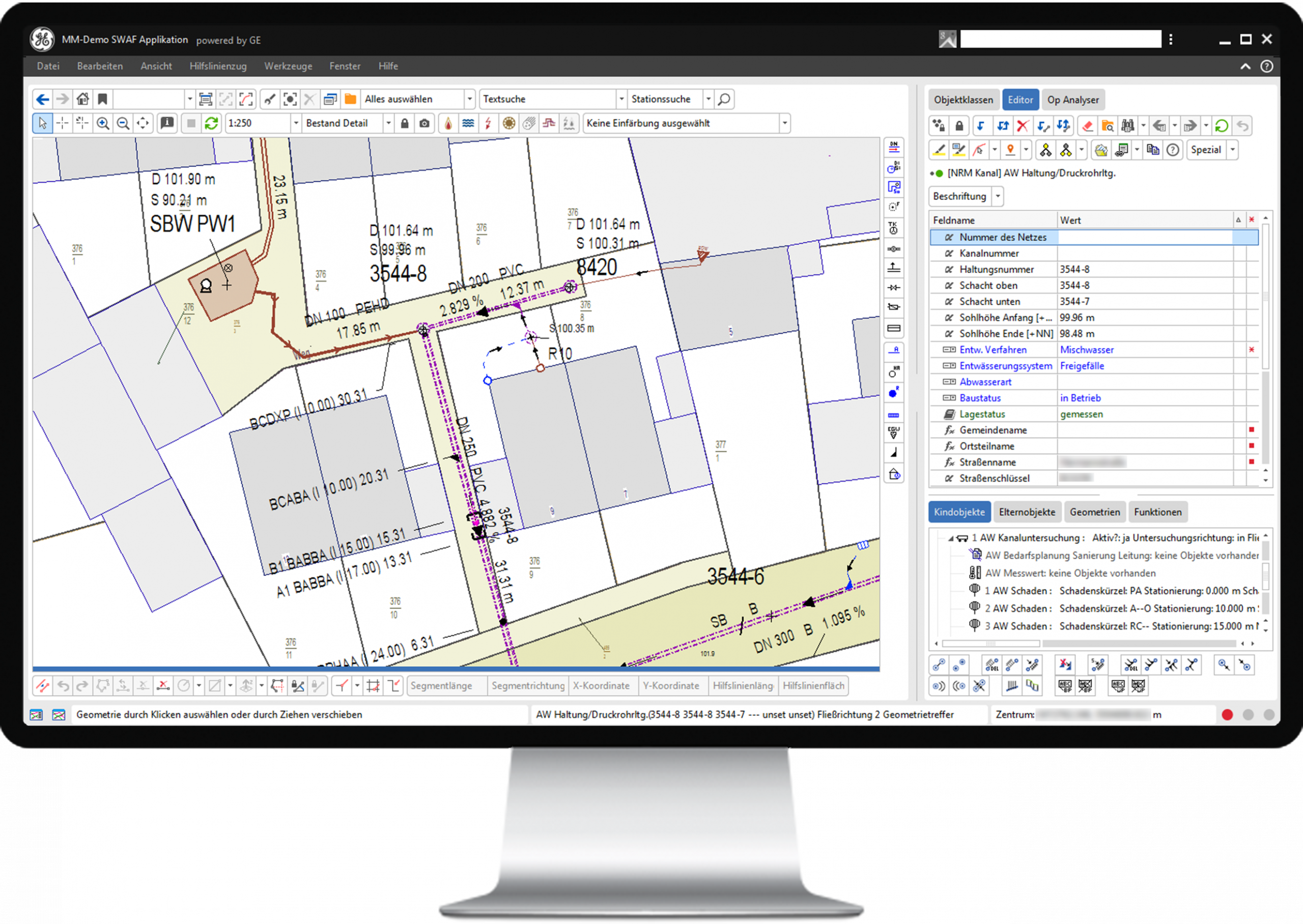

Smallworld Fachschale Kanal

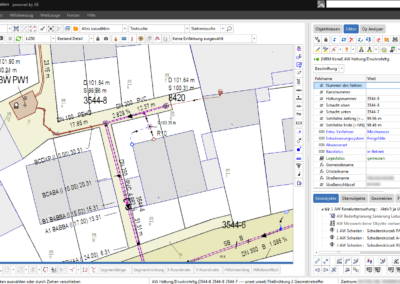

Fachschale Kanal – Bestandsplan

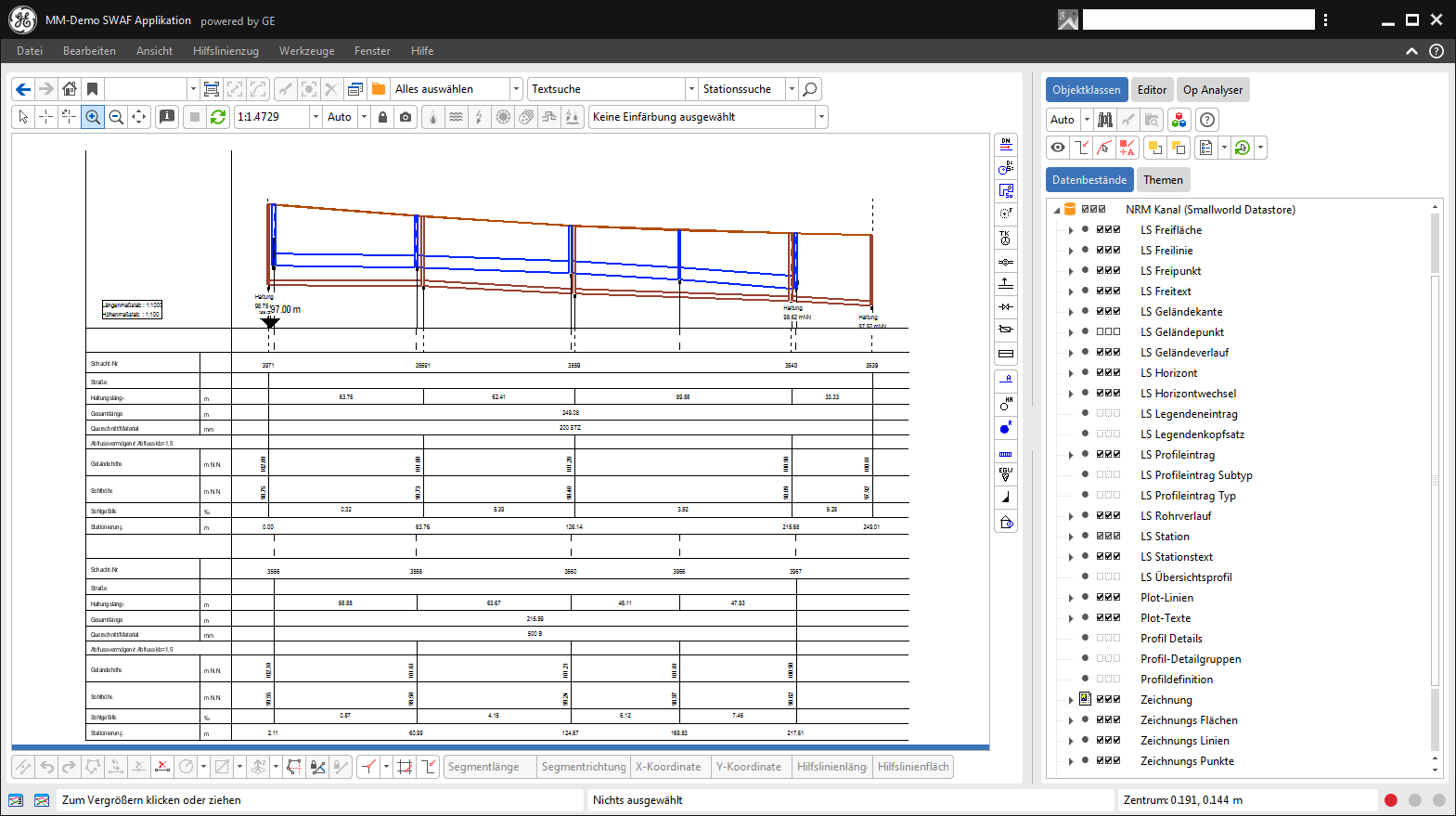

Fachschale Kanal – Längsschnitt

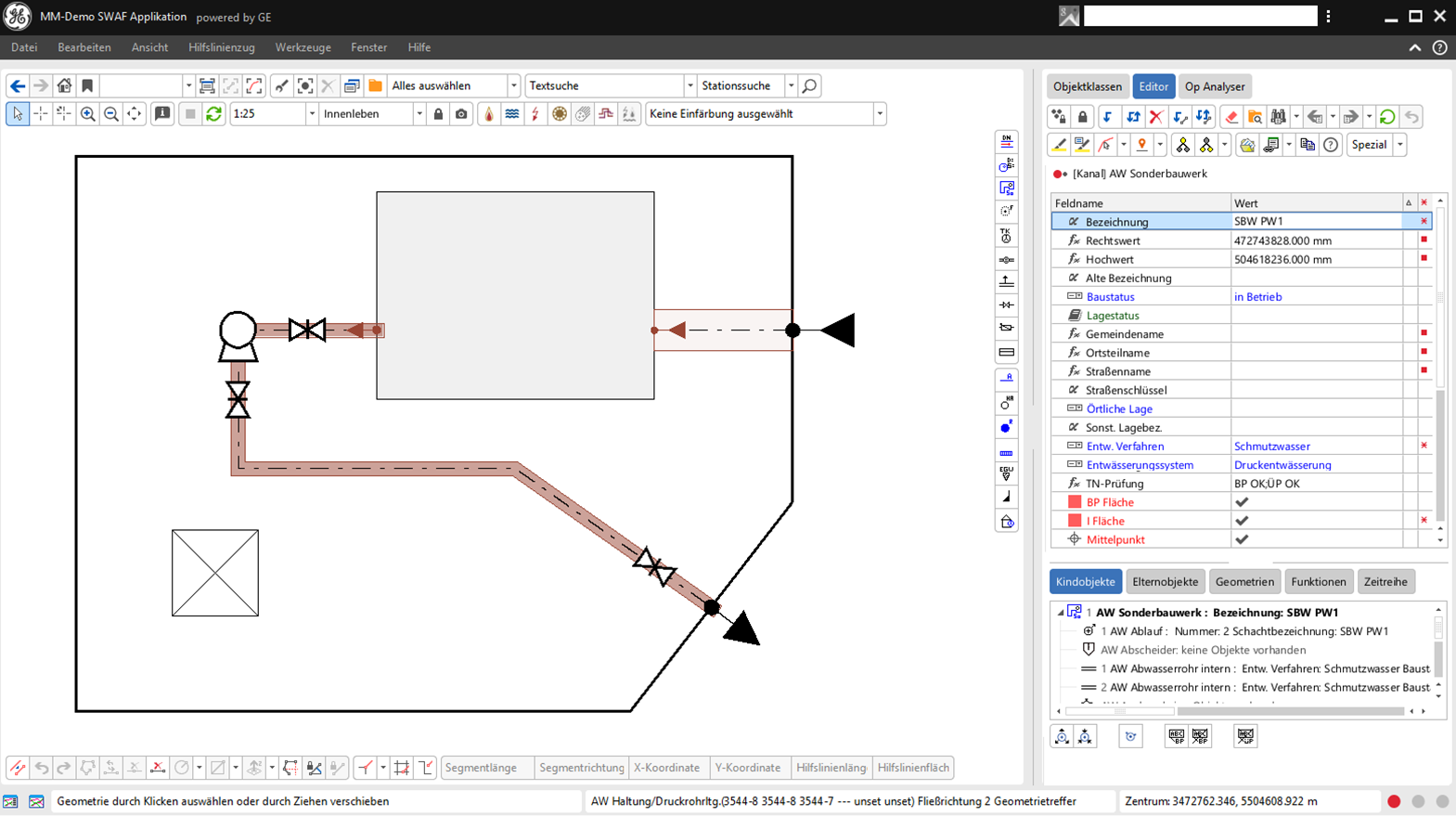

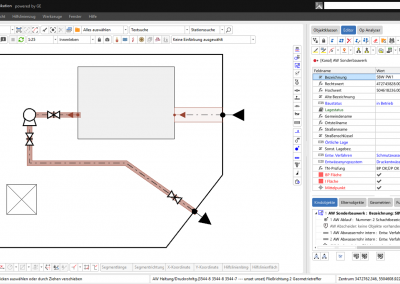

Fachschale Kanal – Innenleben Sonderbauwerk
Fachschale Kanal – Modul Druckentwässerungssysteme

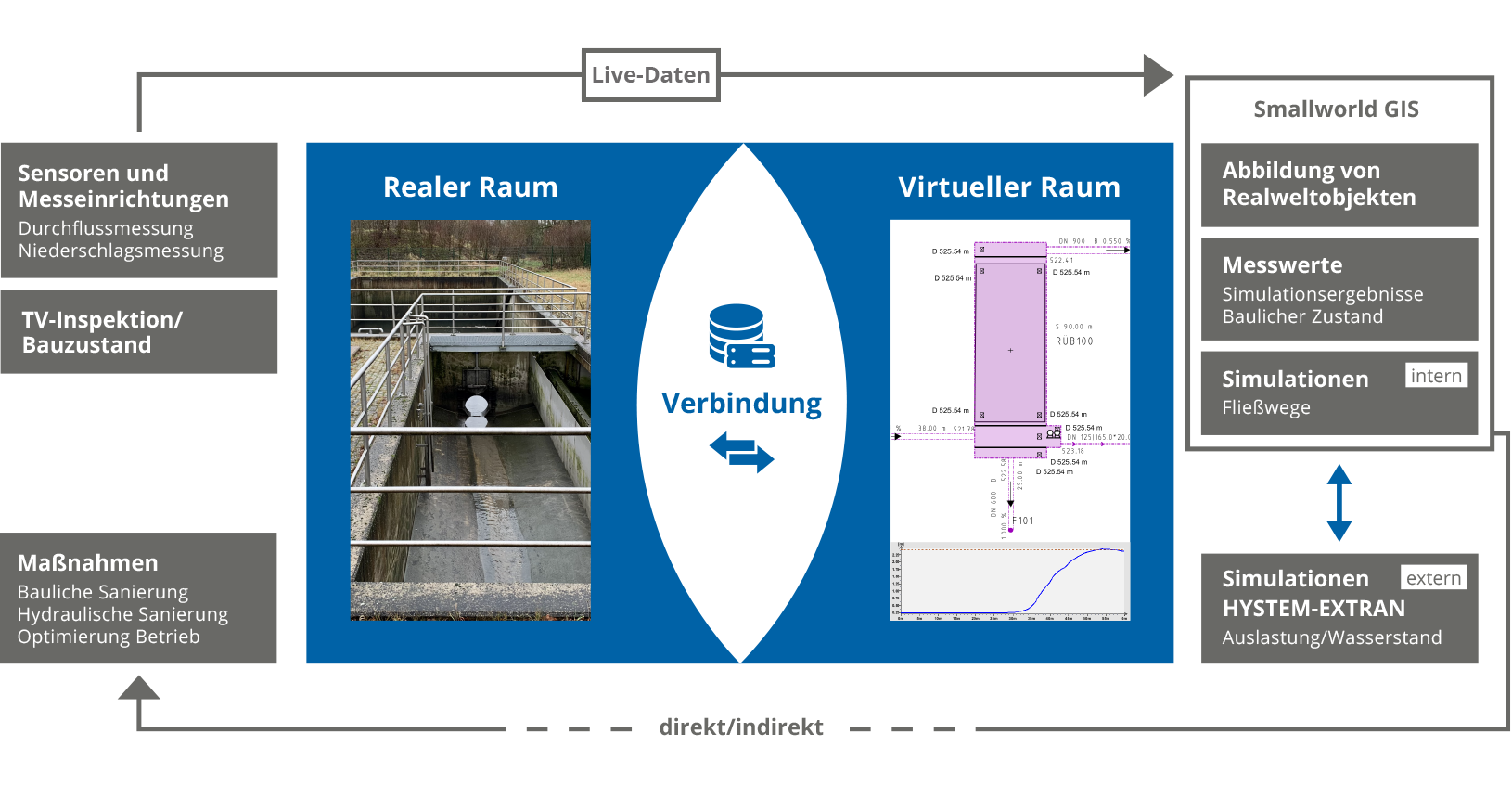

Digitaler Zwilling
Entwässerungssysteme als vollständiges Netzmodell im GIS abzubilden und dabei Zustandsdaten und Messwerte intelligent für Planungs- und Betriebsprozesse zu nutzen, ist das Ziel eines Kanalinformationssystems. Mit dem Produktportfolio rund um die Fachschale Kanal ebnen Sie den Weg zu mehr Datenqualität, Prozessunterstützung und letztlich auch zum echten digitalen Zwilling des Kanalnetzes im GIS – hier am Beispiel eines Überlaufbeckens.
Ergänzende Produkte zur Fachschale Kanal
Modul Druckentwässerungssysteme
Dieses Modul unterstützt die erweiterte Dokumentation von Kanalnetzen, die im Unterdruck- bzw. Druckentwässerungsverfahren betrieben werden. mehr
Operation Analyser Kanal
Der Operation Analyser Kanal bietet fachspezifische Analysen des Kanalnetzes und ist das Basismodul für eine Reihe von Funktionen zur Zustandsbewertung (nach DWA, DIN und ISYBAU) oder die Umrechnung der Zustandskodierung. mehr
Schnittstellen zur Fachschale Kanal
Nutzen Sie Fachschale Kanal als Drehscheibe in einem systemübergreifenden Entwässerungsmanagement, zum Beispiel mit der DWA-M-150-Schnittstelle, dem HYSTEM-EXTRAN Connector oder der ISYBAU-0196-Schnittstelle.
Weitere Zusatzprodukte zur Fachschale Kanal
Aktuelles aus der Entwicklung
Erfahren Sie in den Themenpapier, welche neuen Funktionen und Verbesserungen die Fachschale Strom in den letzten Releases erhalten hat.
Themenpapier zum Release 5.3
Themenpapier zum Release 5.2
Themenpapier Release 4.3.0.8
Themenpapier zum Release 4.2
