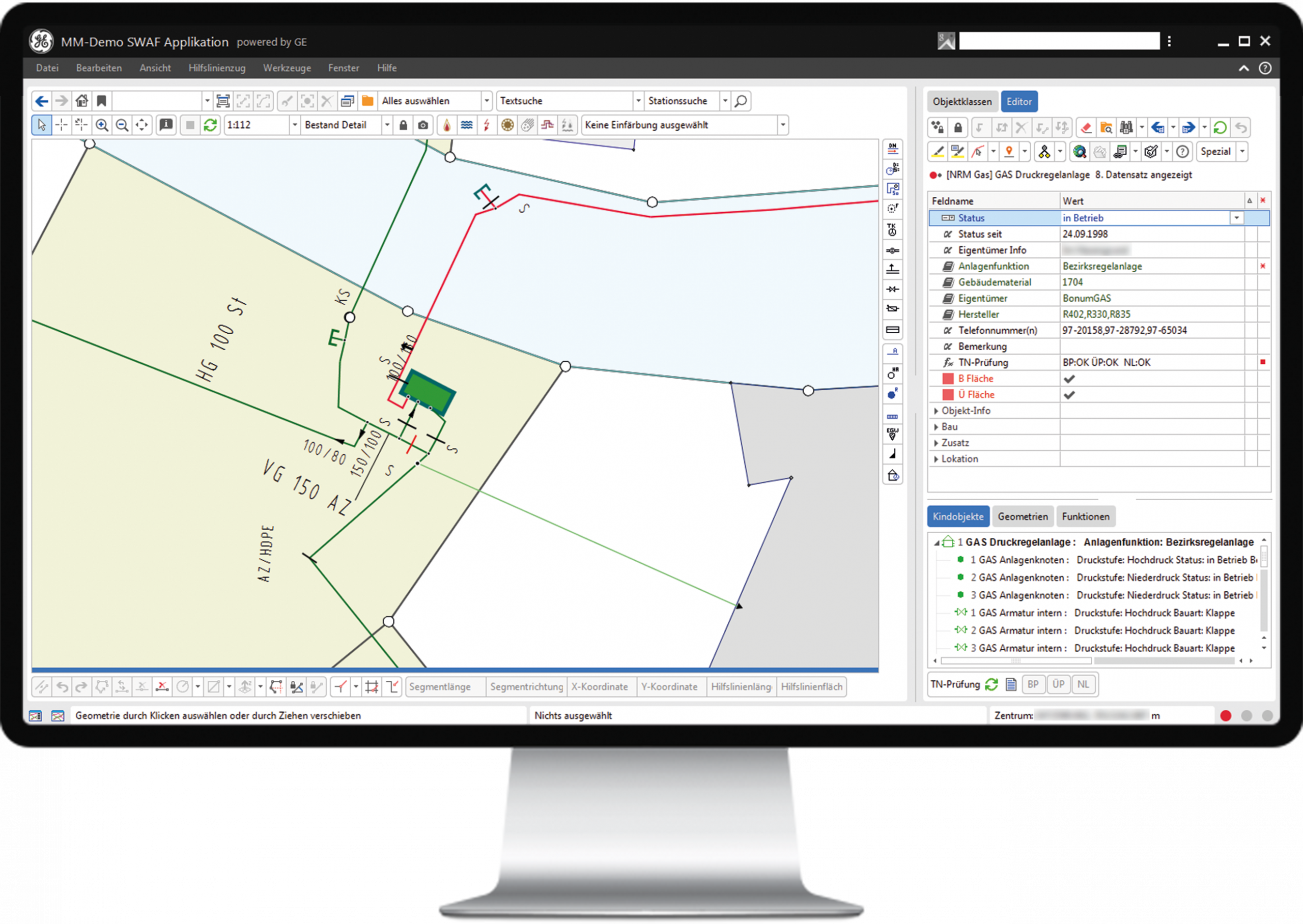

Die Fachschale Gas ist die Basis zur effizienten und lückenlosen Dokumentation komplexer Gasverteilnetze im Sinne der DIN 2425. Analog zur realen Welt bildet die Applikation alle Betriebsmittel mit ihren grafischen und attributiven Ausprägungen ab – bis hin zum Innenleben von Druckregelanlagen oder zur Schemaplandarstellung.
Auch die täglichen Planungsaufgaben werden durch die toplogische Integration von geplanten Anlagen und Betriebsmitteln bestens unterstützt.
Nicht zuletzt ist die Fachschale eine wichtige Basis für die Netzbetriebsprozesse, sei es zur räumlichen Orientierung, zur Datenauskunft oder als Entscheidungshilfe im Asset-Management.
Netzlogik und Datenmodell
Die Smallworld-Standardfachschale „NRM Gas“ bildet den Gasfluss von der Einspeisung bzw. Übergabestelle bis zu den Verbrauchsstellen mit ihren Messlokationen ab. Analog zur realen Welt erfolgt eine Differenzierung nach topologisch getrennten Druckstufen:
- Hochdruck
- Mitteldruck
- Niederdruck
Die topologische Beziehung zwischen Hoch-, Mittel- und Niederdrucknetzen erfolgt über eine Gasdruckregelanlage. Hausanschlussleitungen werden über einen Abzweig mit den Niederdruck- und Mitteldruckleitungen verbunden.
Durch eine Vielzahl von Objektklassen, deren Beziehungen zueinander und die zugehörige Netztopologie unterstützt das Datenmodell alle Anforderungen an eine zukunftsorientierte Gasnetzdokumentation. Individuell konfigurierbare Kataloge gewährleisten dabei ein hohes Maß an Flexibilität und Datenqualität.
Neben einem Übersichtsplan und einem detaillierten Bestandsplan bietet NRM Gas auch eine umfangreiche Verwaltung und Darstellung von Anlageninnenleben und schematischer Pläne mit einem einheitlichen Objektbezug. Auch übergeordnete Objekte wie Druckzonen, Maßnahmen und Netzflächen stehen zur Verfügung. Hinzu kommt die 3D-Fähigkeit durch die Erfassung von 3D-Punkten zu Betriebsmitteln und darauf basierender Längsschnittdarstellung.
Zur Erfüllung der Anforderungen aus DVGW-Arbeitsblatt G 685 lassen sich mit der Fachschale Gas die geographischen Höhen von Hausanschlüssen abbilden.

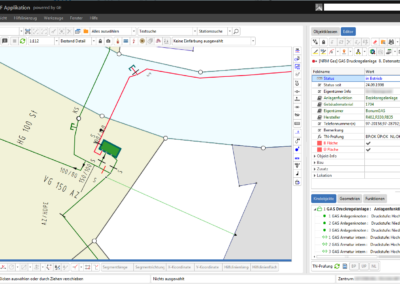

Smallworld Fachschale Gas

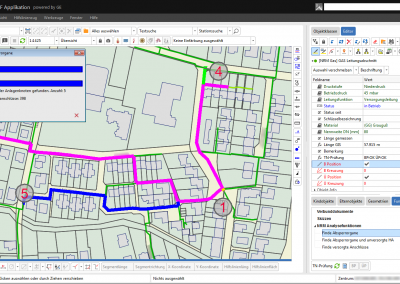

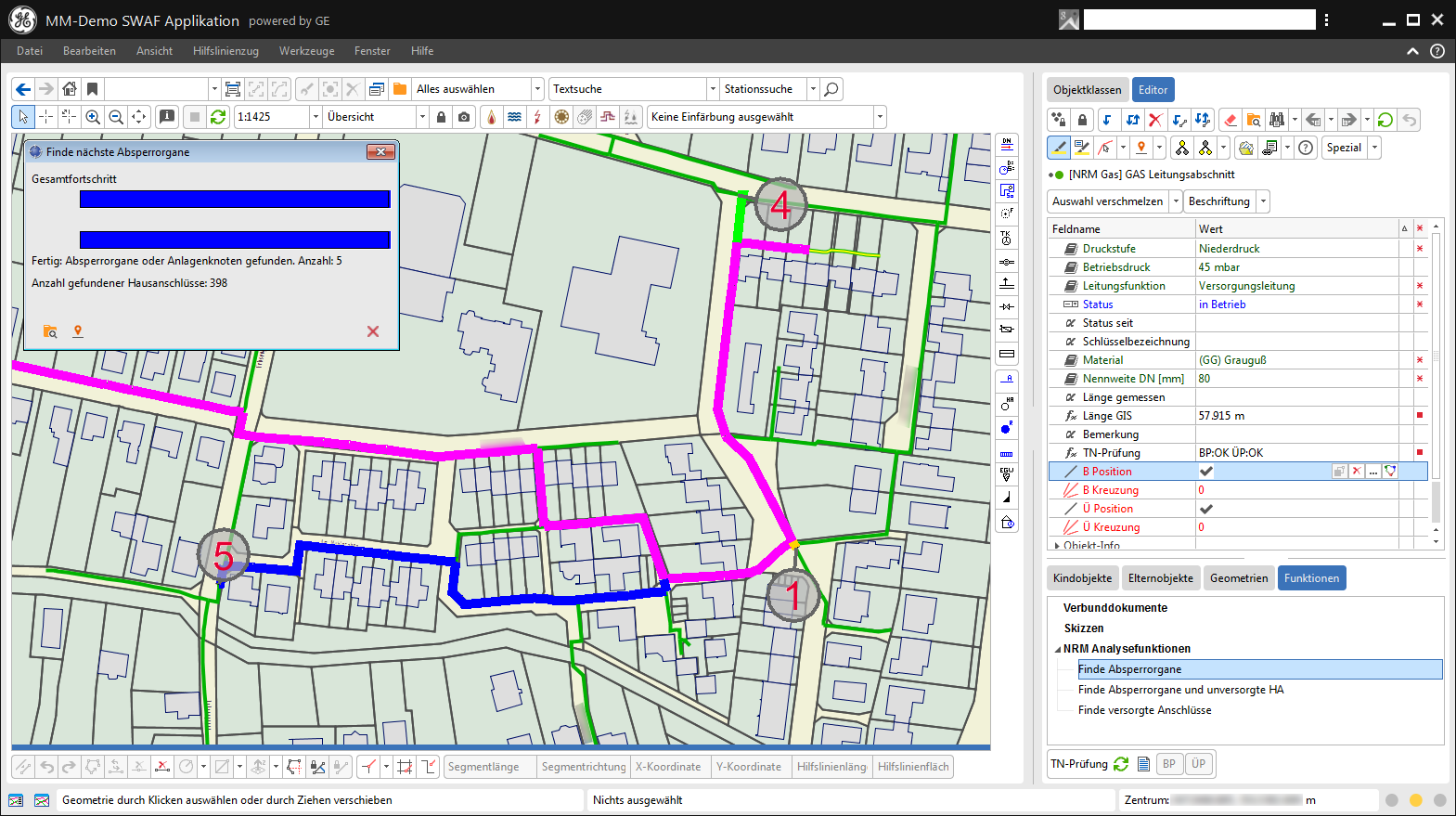

Fachschale Gas: Analyse der Absperrorgane

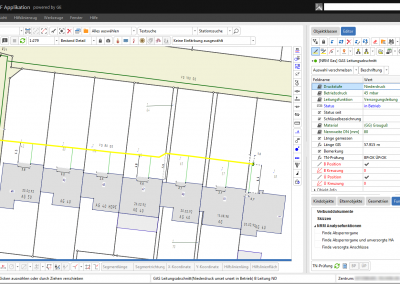

Fachschale Gas: Leitungen mit Bemaßungen

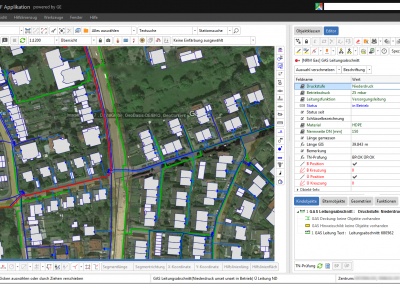

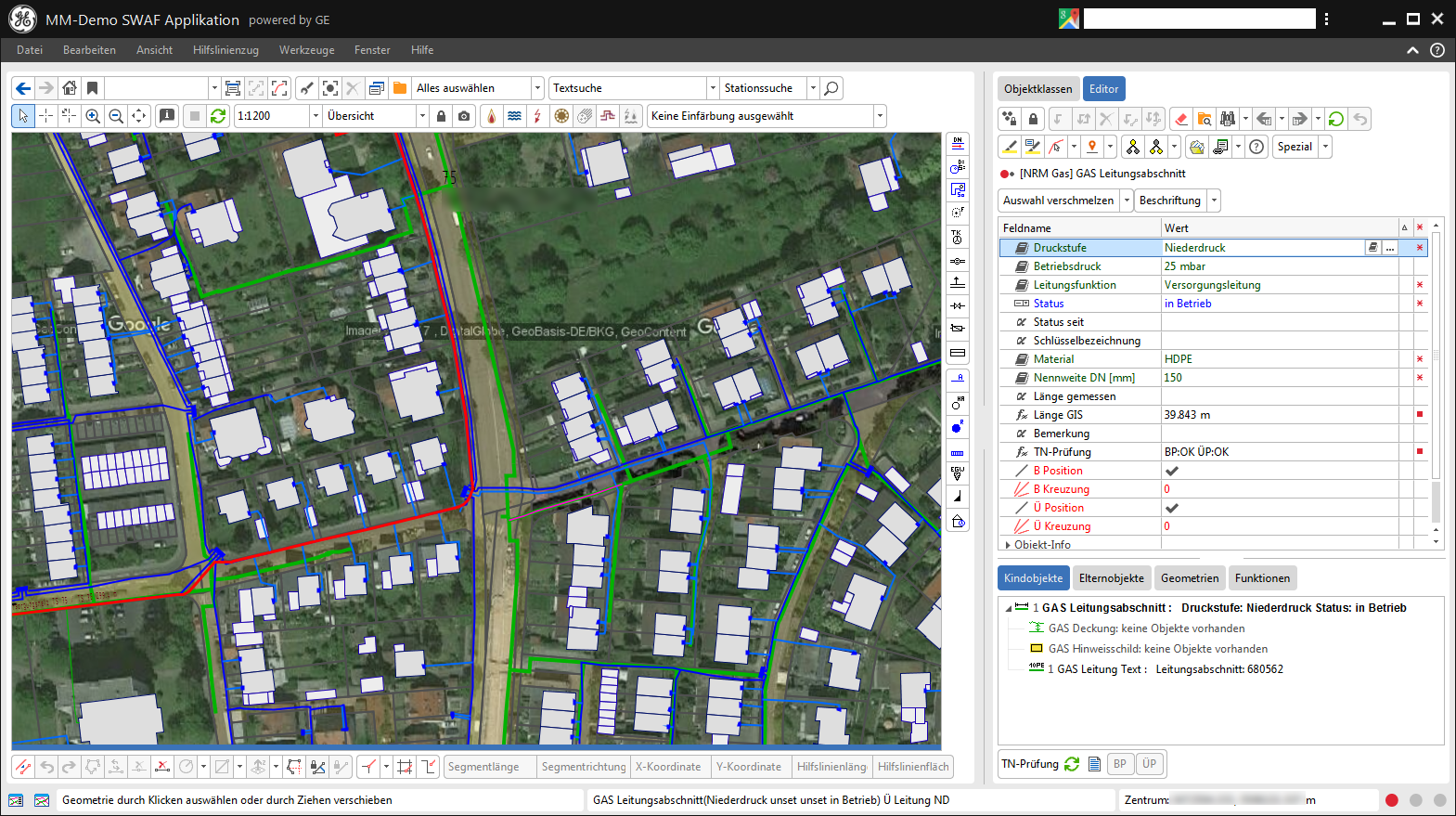

Fachschale Gas mit Google-Maps-Daten
Smallworld Fachschale Gas
Ausgereiftes Funktionsmodell für Ihre Gasnetzdaten
Mit NRM Gas erhalten Sie zahlreiche Werkzeuge für eine effiziente Fortführung des Netzes, zum Beispiel ein Assistent zur Hausanschlusserfassung oder vielfältige Bemaßungsfunktionen und Ausgabemöglichkeiten.

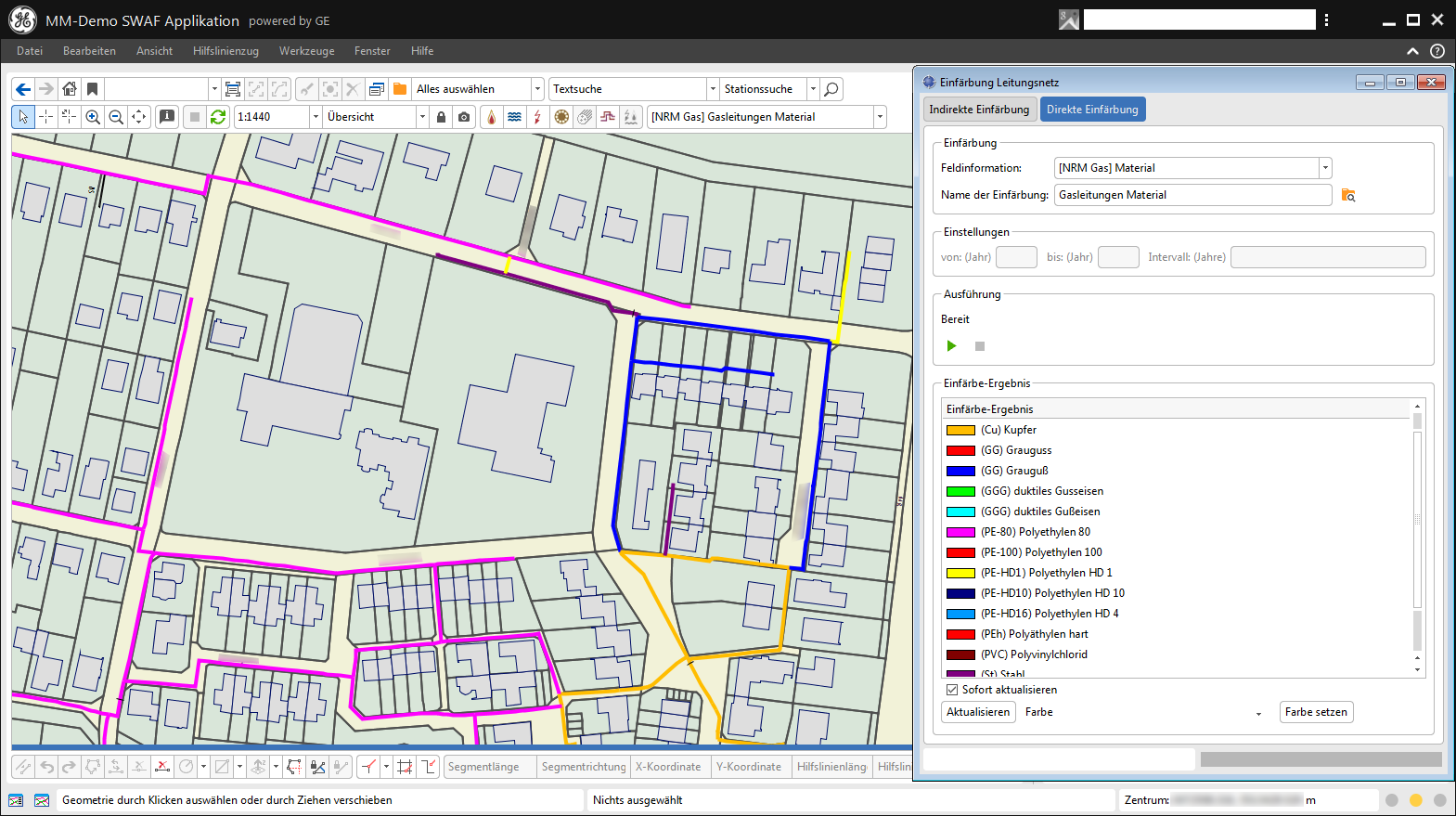

Ebenso durchdacht sind die Analysefunktionen, wie etwa zur Ermittlung des Versorgungsweges, unversorgter Anschlüsse oder zur farblichen Differenzierung von Materialien.
Die Fachschale Gas fügt sich nahtlos in eine Mehrspartenumgebung mit den anderen Smallworld-Standardfachschalen ein.
Smallworld Netzstatistik
Netzstrukturdaten müssen der Bundesnetzagentur gemeldet und veröffentlicht werden. Die Daten ermitteln Sie mit dem Modul Smallworld Netzstatistik, das Bestandteil der Fachschale NRM Gas ist. Es enthält die Bausteine Netzstatistik (Anzahl von Speisepunkten, Längen von Drucknetzen, Anzahl von Stationen), Trassenanalyse (Längen von Trassen), Netzkomplexität: (Strahlen-, Ring-, Maschennetze). Diese Abfragen sind bewusst einfach gestaltet und für den GIS-Anwender weitestgehend selbsterklärend.
