Smallworld NRM
Fachschale Wasser
Die Fachschale Wasser ist die Basis zur effizienten und lückenlosen Dokumentation komplexer Wasserverteilnetze im Sinne der DIN 2425. Analog zur realen Welt bildet die Applikation alle Betriebsmittel mit ihren grafischen und attributiven Ausprägungen ab – bis hin zum Innenleben von Anlagen oder zur Schemaplandarstellung.
Auch die täglichen Planungsaufgaben werden durch die vollständige toplogische Integration von geplanten Netzteilen bestens unterstützt.
Nicht zuletzt ist die Fachschale eine wichtige Basis für die Netzbetriebsprozesse, sei es zur räumlichen Orientierung, zur Datenauskunft oder als Entscheidungshilfe im Asset-Management.
Netzlogik und Datenmodell
Die Smallworld-Standardfachschale „NRM Wasser“ bildet den Wasserfluss vom Wasserwerk bis zu den Hausanschlüssen ab. Analog zur realen Welt erfolgt eine strukturierte Differenzierung nach topologisch getrennten Leitungssystemen:
- Gewinnungsleitungen
- Transportleitungen
- Versorgungsleitungen
- Anschlussleitungen
- Leerrohre
Hinzu kommen Leitungstypen wie Hauptleitung, Versorgungsstichleitung oder gemeinsame Entleerungsleitung. Die topologische Beziehung zwischen Gewinnungs-, Transport-, Versorgungs-, und Anschlussnetzen erfolgt an definierten Übergangsknoten. Beispielsweise werden Hausanschlussleitungen über einen Abzweig mit dem Versorgungsnetz verbunden.
Durch eine Vielzahl von Objektklassen, deren Beziehungen zueinander und durch die zugehörige Netztopologie unterstützt das Datenmodell alle Anforderungen an eine zukunftsorientierte Wassernetzdokumentation. Individuell konfigurierbare Kataloge gewährleisten dabei ein hohes Maß an Flexibilität und Datenqualität.
Neben einem Übersichtsplan und einem detaillierten Bestandsplan bietet NRM Wasser auch eine umfangreiche Verwaltung und Darstellung von Anlageninnenleben und schematischer Pläne mit einem einheitlichen Objektbezug. Auch übergeordnete Objekte wie Druckzonen, Maßnahmen und Netzflächen stehen zur Verfügung. Hinzu kommt die 3D-Fähigkeit durch die Erfassung von 3D-Punkten zu Betriebsmitteln und darauf basierender Längsschnittdarstellung.

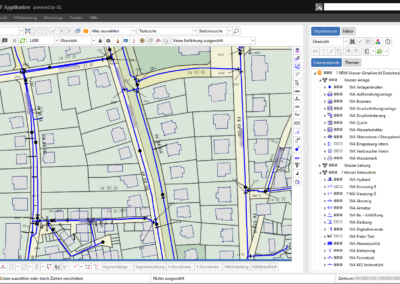

Smallworld Fachschale Wasser
Smallworld Fachschale Wasser

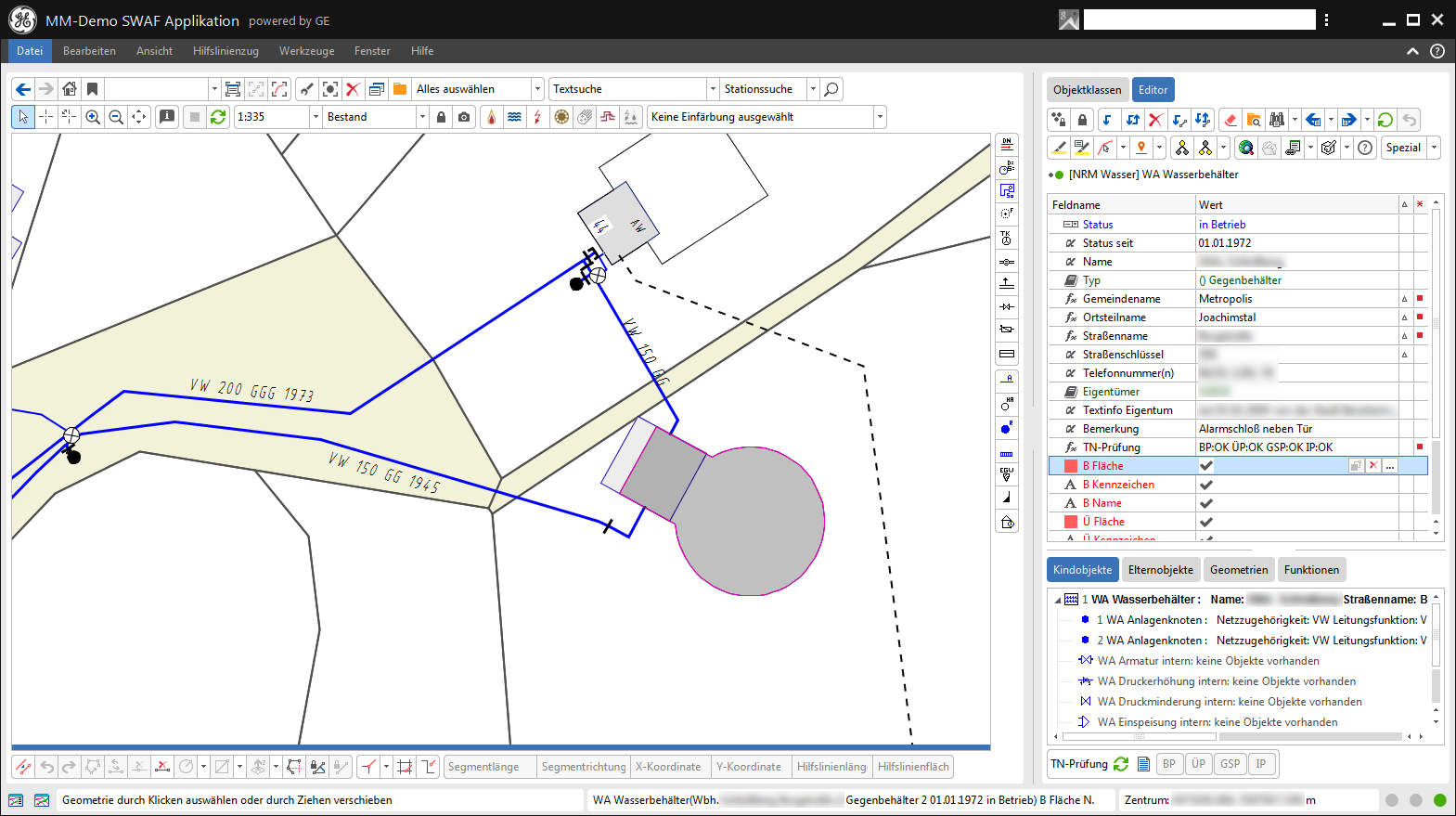

Fachschale Wasser – Hochbehälter

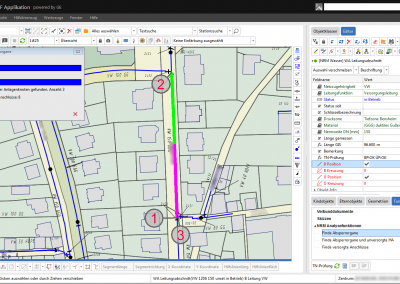

Fachschale Wasser – Analyse der Absperrorgane
Ausgereiftes Funktionsmodell

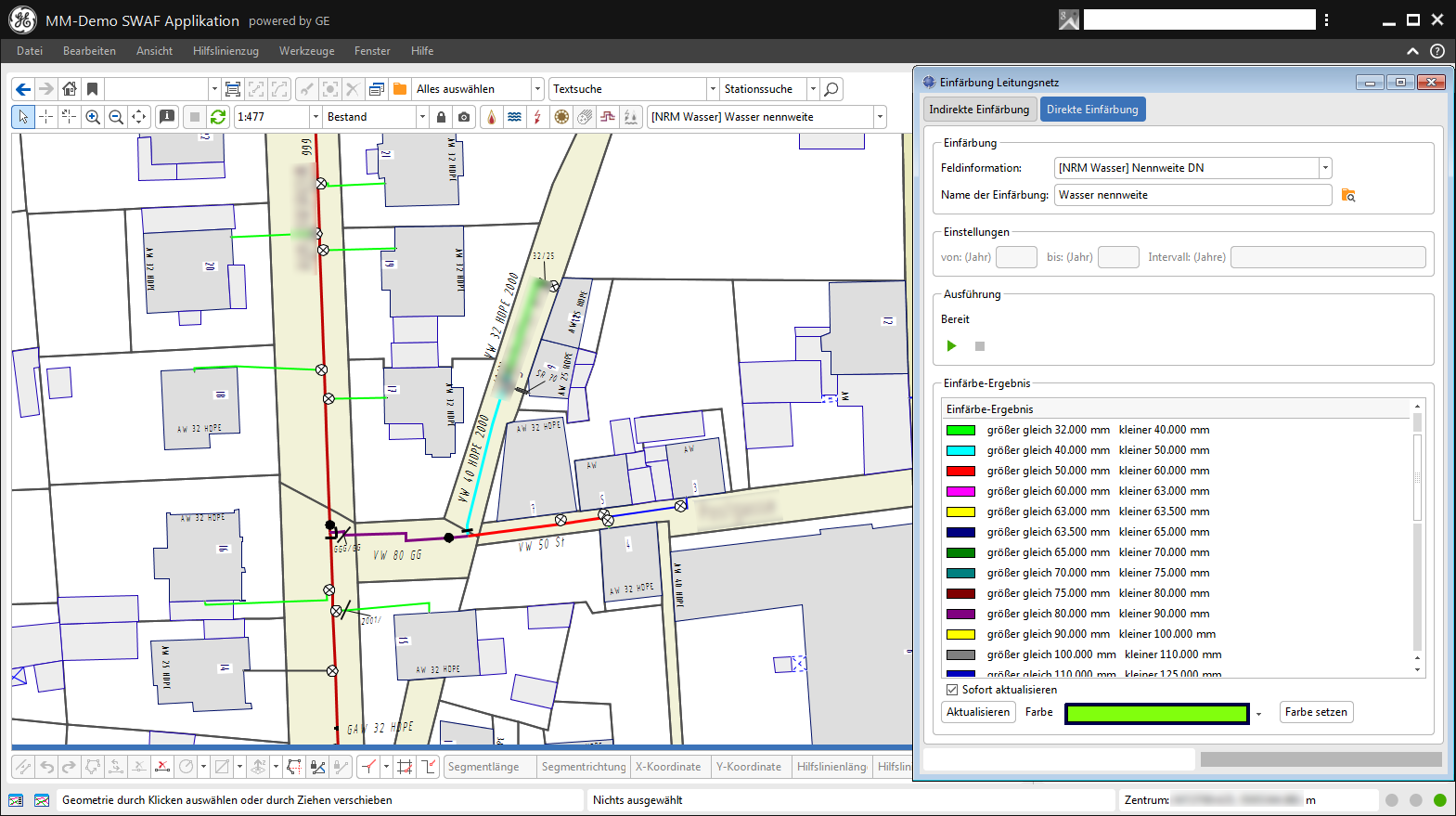

Mit NRM Wasser erhalten Sie zahlreiche Werkzeuge für eine effiziente Fortführung des Netzes, zum Beispiel ein Assistent zur Hausanschlusserfassung oder vielfältige Bemaßungsfunktionen und Ausgabemöglichkeiten. Ebenso durchdacht sind die Analysefunktionen, wie etwa zur Ermittlung unversorgter Anschlüsse oder zur farblichen Differenzierung von Materialien.
Die Fachschale Wasser fügt sich nahtlos in eine Mehrspartenumgebung mit den anderen Smallworld-Standardfachschalen ein.
Ergänzende Produkte zur Fachschale Wasser
Operation Analyser
Der Operation Analyser bietet komfortable Analysen mit grafisch aufbereiteten Ergebnissen für den Netzbetrieb. Zwei Klicks genügen, um zum Beispiel die nächste Übergabestelle oder unversorgte Anschlüsse zu ermitteln. mehr
Smallworld Rohrmanagement
Mit dem Smallworld Rohrmanagement zu den Fachschalen Strom, Gas und Wasser nutzen Sie umfangreiche Funktionen zur Dokumentation von Leerrohrnetzen und deren Belegung mit Breitband- und anderen Medien. Neben den Trassenverläufen visualisieren Sie damit den Grabenquerschnitt mit seinen enthaltenen Rohrmanagementobjekten. Dabei ist auch eine Kombination mit NRM Strom, Gas, Wasser oder Fernwärme möglich. mehr
