Smallworld NRM
Fachschale Strom
Die Fachschale Strom zum Smallworld GIS ist die Basis zur effizienten Dokumentation komplexer Stromverteilnetze mit ihren einzelnen oder parallel zueinander verlaufenden Kabelabschnitten (Mehrstrichdarstellung).
Für Stromnetze, die sich im ständigen Aus- und Umbau befinden, ermöglicht diese bewährte Applikation nicht nur die lückenlose Dokumentation des Netzes. Auch die täglichen Planungsaufgaben werden durch die Integration von geplanten Anlagen und Betriebsmitteln bestens unterstützt.
Nicht zuletzt ist die Fachschale eine wichtige Basis für die Netzbetriebsprozesse, sei es zur räumlichen Orientierung, zur Datenauskunft oder als Entscheidungshilfe im Asset-Management.
Netzlogik und Datenmodell
Die Smallworld-Standardfachschale „NRM Strom“ bildet den Energiefluss von der Erzeugung (zentrale oder dezentrale Einspeiser) bis zu den Verbrauchsstellen mit den Messlokationen ab; ebenso die Netztrennzustände. Analog zur realen Welt erfolgt dabei eine topologisch getrennte Differenzierung nach Spannungsebenen:
Durch eine Vielzahl von Objektklassen, deren Beziehungen zueinander und die zugehörige Netztopologie unterstützt das Datenmodell alle Anforderungen an eine zukunftsorientierte Stromnetzdokumentation. Individuell konfigurierbare Kataloge gewährleisten dabei ein hohes Maß an Flexibilität und Datenqualität.
Neben einem Übersichtsplan und einem detaillierten Bestandsplan bietet NRM Strom auch eine umfangreiche Verwaltung und Darstellung von Innenleben und schematischer Pläne mit einem einheitlichen Objektbezug. Hinzu kommt die 3D-Fähigkeit durch die Erfassung von 3D-Punkten zu Betriebsmitteln und darauf basierender Längsschnittdarstellung.
Ausgereiftes Funktionsmodell
Mit NRM Strom erhalten Sie zahlreiche Werkzeuge für eine effiziente Fortführung des Netzes, zum Beispiel ein Assistent zur Hausanschlusserfassung oder vielfältige Bemaßungsfunktionen und Ausgabemöglichkeiten.
Ebenso durchdacht sind die Analysefunktionen, wie etwa die Ermittlung von versorgenden Stationen/Werken, unversorgten Anschlüssen, Einspeisern, Ladeinfrastruktur etc.
Die Fachschale Strom fügt sich nahtlos in eine Mehrspartenumgebung mit den anderen Smallworld-Standardfachschalen ein.

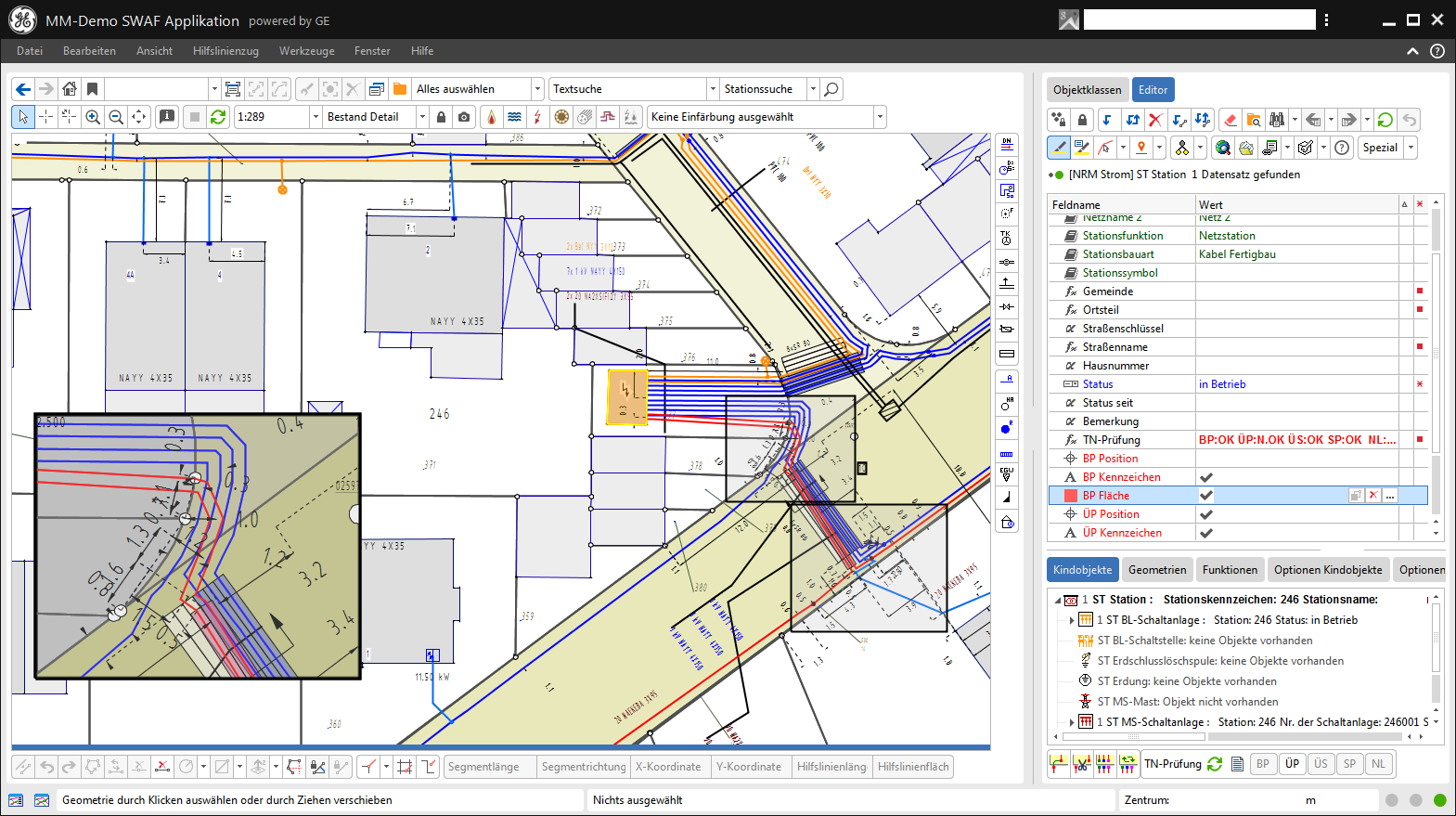

Smallworld Fachschale Strom
Fachschale Strom – Analyse Schalter und Anschlüsse

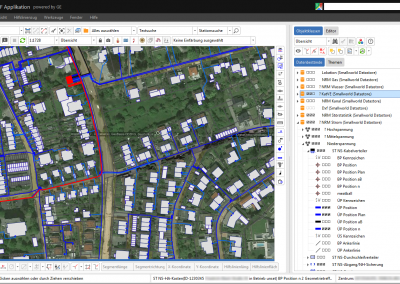

Fachschale Strom – mit Googledaten

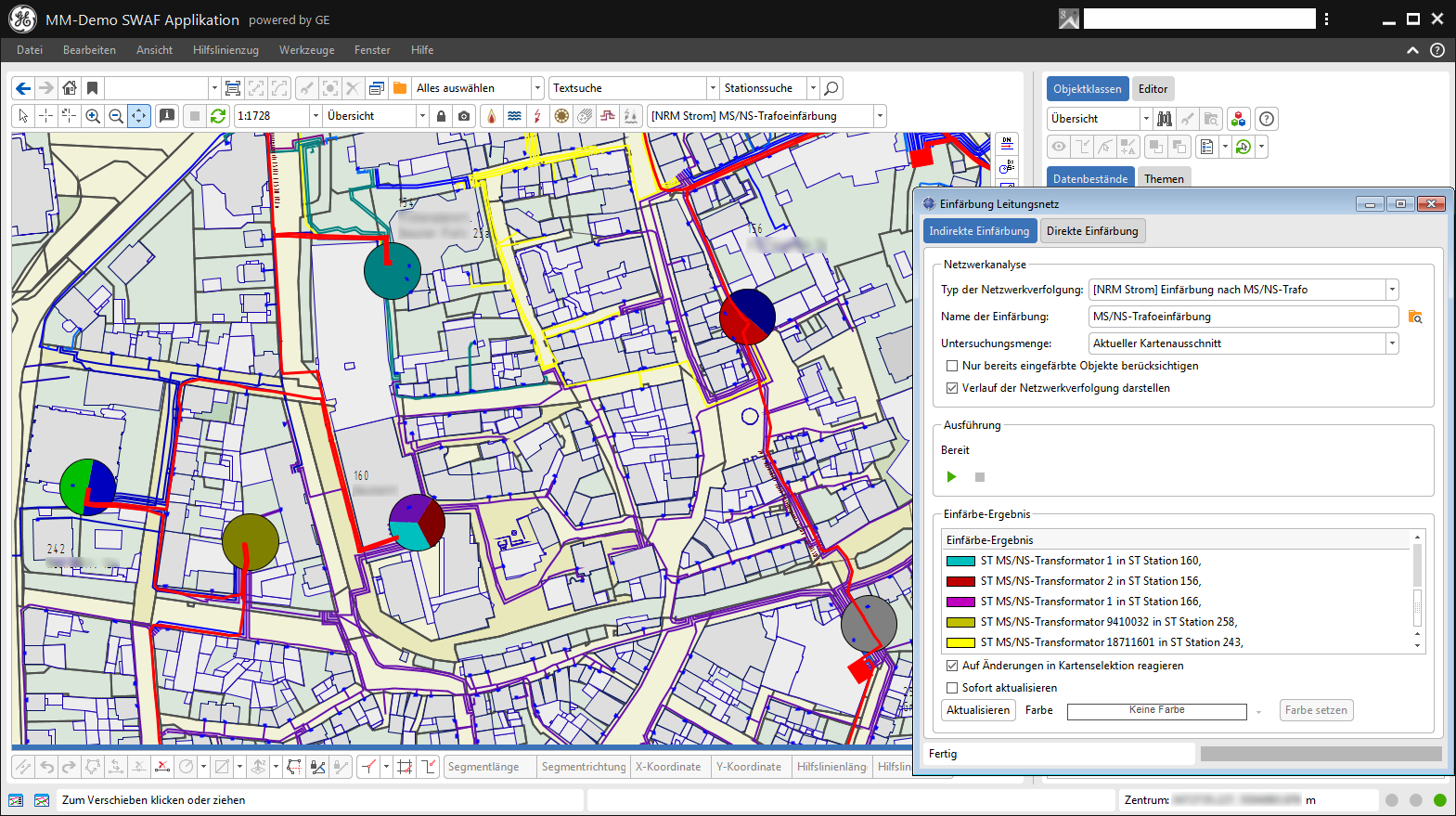

Fachschale Strom – Station Einfärbung nach Trafobereichen

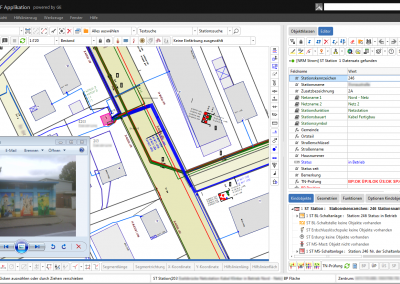

Fachschale Strom – Station Verbunddokument

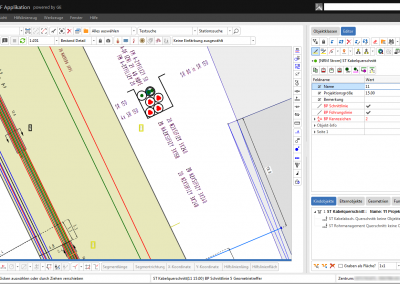

Fachschale Strom – Kabelquerschnitt

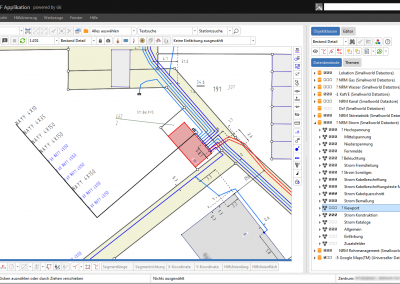

Fachschale Strom – Kabelbeschriftung
Fachschale Strom – Schemaplan
Fachschale Strom – Schemaplan Details
Wertvolle Funktionen für Ihre Stromnetze
Smallworld Netzstatistik
Netzstrukturdaten müssen der Bundesnetzagentur gemeldet und veröffentlicht werden. Die Daten ermitteln Sie mit dem Modul Smallworld Netzstatistik, das Bestandteil der Fachschale NRM Strom ist. Es enthält die Bausteine Netzstatistik (Objektanzahl, Stromkreislängen), Trassenanalyse (Längen von Trassen), Netzkomplexität: (Strahlen-, Ring-, Maschennetze). Diese Abfragen sind bewusst einfach gestaltet und für den GIS-Anwender weitestgehend selbsterklärend.
Ergänzende Produkte zur Fachschale Strom
Trassenmodul
Das Trassenmodul ermöglicht die Dokumentation des Strombestandsplanwerk in Form von Trassen. So erreichen auch Netzbetreiber mit klassischem „Mehrstrichansatz“ den schnellen Umstieg auf eine lagerichtige Darstellung des Kabelgrabens, zum Beispiel in Innenstadtbereichen mit vielen nebeneinander verlegten Leitungen. mehr
Operation Analyser
Der Operation Analyser bietet komfortable Analysen mit grafisch aufbereiteten Ergebnissen für den Netzbetrieb. Zwei Klicks genügen, um zum Beispiel die nächste Schaltstelle, Einspeisepunkte einer Station oder unversorgte Anschlüsse zu ermitteln. mehr
Netzberechnungsschnittstellen
Nutzen Sie aktuelle Bestandsdaten und Leistungswerte aus der Fachschale Strom in gängigen Netzberechnungsprogrammen wie envelio IGP, NEPLAN, PowerFactory, PSS/SINCAL oder STANET. Zudem ermöglicht das Produkt „Direct Power Analysis“ Stromnetzberechnung direkt im Smallworld GIS, um zum Beispiel Szenarien der Netzerweiterung zu simulieren. mehr
Smallworld Rohrmanagement
Mit dem Smallworld Rohrmanagement zu den Fachschalen Strom, Gas und Wasser nutzen Sie umfangreiche Funktionen zur Dokumentation von Leerrohrnetzen und deren Belegung mit Breitband- und anderen Medien. Neben den Trassenverläufen visualisieren Sie damit den Grabenquerschnitt mit seinen enthaltenen Rohrmanagementobjekten. Dabei ist auch eine Kombination mit NRM Strom, Gas, Wasser oder Fernwärme möglich. mehr
